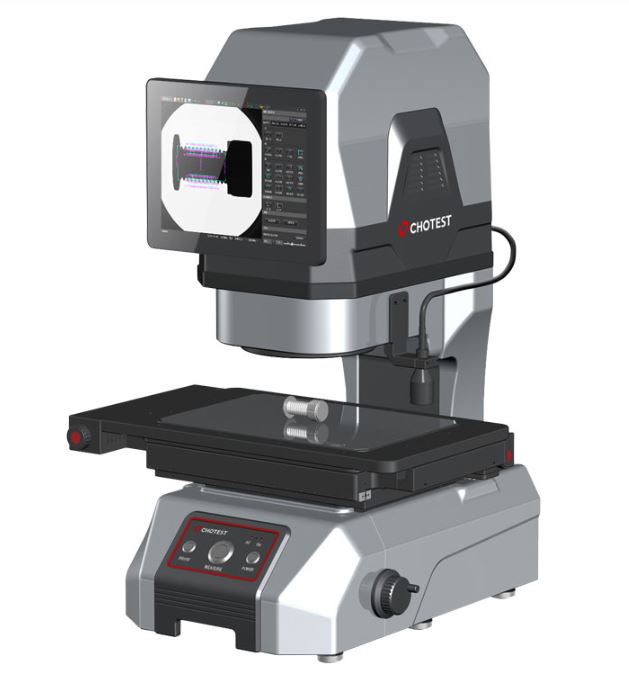

Optický měřicí systém VX8000

VX8000

Přístroj určený pro extrémně rychlou a přesnou kontrolu rozměrů. V CNC režimu rychlé měření jedním kliknutím.

Software VisionX poskytuje až 80 nástrojů pro extrakční analýzu, včetně extrakce prvků, jako jsou maximální body, středové osy, oblouky, vrcholy, libovolné body, přímky a kružnice, přizpůsobená kružnice, tečna, vepsaná kružnice apod. Speciální měřicí funkce umožňují vyhodnocení závitů a hodnocení GD&T.

Image senzor: 20MP CMOS

Maximální hmotnost měřeného dílu: 7,5 kg (VX8300, VX8200), 2 kg (VX8100)

Měřicí výsledky a jejich hlavní statistické hodnoty (jako průměr, σ, 3σ, 6σ, Ca, Cp, Cpk apod.) se automaticky zaznamenávají a archivují. Operátoři si mohou zvolit různé filtry pro zpětné vyhledávání v historii.

Možnost použití optické sondy pro měření výšky.

Obsluha může začít měřit a vyhodnocovat bez složitého a zdlouhavého školení.

Jednoduché a uživatelsky přívětivé rozhraní umožňuje obsluze rychlou orientaci v nastavení a měření.

Jedním kliknutím vyhodnotíte rozměrové odchylky měřeného dílu, vygenerujete statistickou analýzu a měřicí protokol.

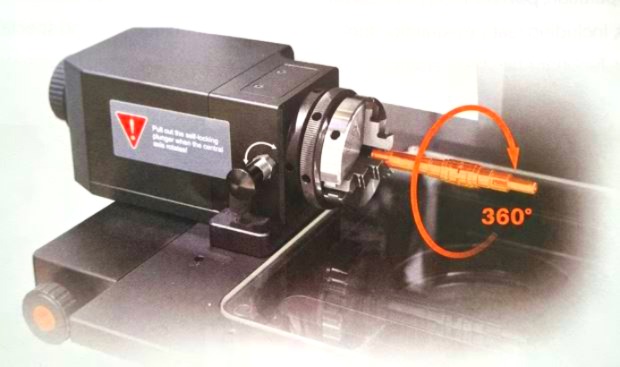

Mikroskop se dodává bez rotační jednotky (rozsah měření 360°, rozlišení 0,02°, max. průměr upnutí 60 mm).

Třída: Professional line

Produkt bol pridaný do košíka

Pokračovať

Dokončiť

Model	Měřicí rozsah	Přesnost	Rozsah osa Z	Volitelné příslušenství	Kód
VX8300	300x200 mm	±1.5um bez spájania obrazu; ±(3+0.02L) μm so spájaním obrazu	75 mm motorický	rotačná jednotka 360°	VX8300
VX8200	200x200 mm	±1.5um bez spájania obrazu; ±(3+0.02L) μm so spájaním obrazu	75 mm motorický	rotačná jednotka 360°	VX8200
VX8100	200x100 mm	±1.5um bez spájania obrazu; ±(3+0.02L) μm so spájaním obrazu	35 mm	-	VX8100
VX8306D	230x130 mm	±0.7um bez spájania obrazu; ±(2+0.02L) μm so spájaním obrazu	75 mm motorický	rotačná jednotka 360°	VX8306D
