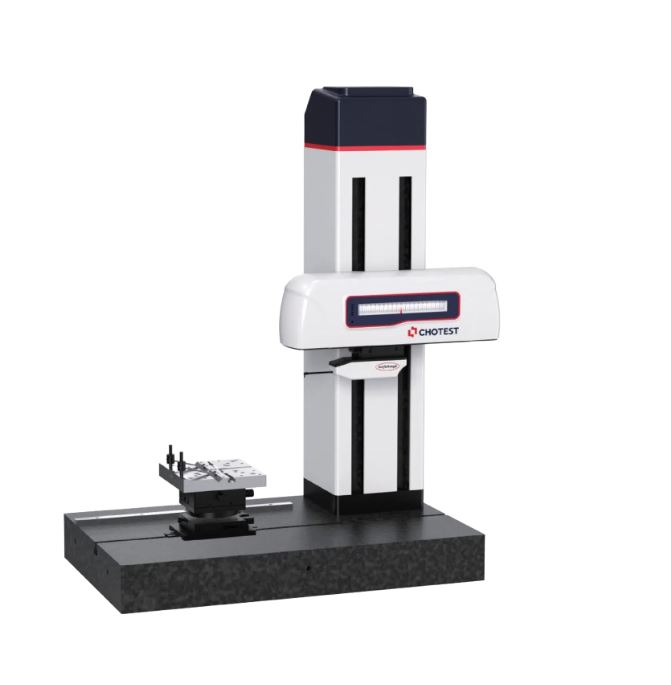

2D CNC konturograf SJ5730-200 / měření kontury a drsnosti jedním dotykem
SJ5730
Profesionální 2D CNC konturograf.
Přesné a rychlé vyhodnocení kontury a drsnosti povrchu.
Rozsah měření:
osa X: 200 mm
osa Z: 500 mm
osa Z1: ±6 mm (±12 mm na vyžádání)
Ra 0,012 μm ~ Ra 12,5 μm
Přesnost (měření kontury):
osa Z1: ±(0,5 + 0,03 H) µm (H = mm)
přímost: ±0,5 µm / 200 mm
Přesnost (měření drsnosti):
Ra 0,012 μm ~ Ra 3,2 μm: ≤ ±(3 nm + 2,0 %A), A(Ra) μm
Ra 3,201 μm ~ Ra 12,5 μm: ≤ ±(3 nm + 3,5 %A), A(Ra) μm
